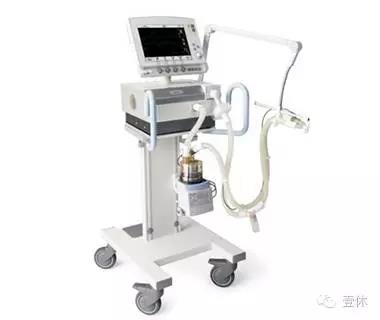

Servo-i呼吸机在使用中突然黑屏,随后报警。现将检修过程介绍如下 , 供参考。




1 、故障现象

插上电源,电源指示灯亮,打开开关,呼吸主机工作,但显示屏黑屏,随后报警。


2 、分析与检修

根据工作原理分析, Servo-i呼吸机分为两大部分:显示屏和主机。(主机的作用是:控制吸气回路和呼气回路。其主要组成是:PC 1770 Main back-plane 主背板; PC 1771 Control, including a Lithium battery(C)控制,包括锂电池;PC1772 Monitoring, including Lithium battery (M) 监测, 包括锂电池; PC 1778 Standard connectors & DC/DC (P)通讯接口; PC 1781 Pressure transducer, 2pcs(T)压力传感器;PC 1784 Expiratory channel (F)呼气管道; AC/DC Converter 交流/直流转换;Internal fan 内置风扇; Mains supply inlet 电源插口。


根据故障现象,初步判断发生此故障的原因有2种:

(1)显示屏内部电路出现故障, 导致显示管不工作而黑屏。

(2)主机出现故障。先把连接主机的电缆线连接到同种型号能正常工作的其他呼吸机主机上,发现显示屏工作正常。由此判定黑屏现象由主机出现故障所致。

先检查通讯接口板PC 1778( Stan-dard Connectors & DC/DC)上的N28 CONTORL UNIT 接口的输出,因为 N28端口是连接显示屏的唯一通讯接口。

PC 1778(Standard Connectors & DC/DC)板的主要作用是负责主机与显示屏的数据通讯并提供+12 V的电压供给。


N28 CONTORL UNIT接口的1号接口 +12 V—UNREG- PANEL 是+12V电压供给接口; 2号接口GND 是接地 ; 3号接口 LED- CONTORL 是屏幕显示灯控制 ; 4号接口 ON - OFF - CON-TROL是开关控制; 5号接口 CAN - PANEL- H 和6号接口 CAN- PANEL- L是通讯接口。

根据现象分析,指示灯亮,说明 3号接口工作正常。打开开关, 主机能工作, 说明4号接口工作正常。初步怀疑1号、5号和6号接口出现故障。用示波器测量5号和6号接口有信号输出。用万能表测量1号接口, 黑笔头接N28上的2号接口上, 红笔头接N28上的1号接口上,万能表读数是+2 V, 正常工作电压是 +12 V。根据检查结果, 初步判定通讯接口板PC 1778 ( Standard Connectors &DC/DC)上电压电路出现故障。


顺着电压电路继续检查, 发现T4稳压管输入是 +15 V, 输出只有 +2 V, 怀疑T4稳压管出现故障。更换T4, 故障排除。
